บางครั้งเราเจอปัญหาว่า คลิ๊กเลือกวัตตุชิ้นที่1 และ2 แล้ว วัตถุชิ้นที่เลือกเดิม ถูกยกเลือกการเลือกไป และไป Active กับ วัตถุชิ้นที่เลือกล่าสุด ซื่งการเลือกลักษณะนี้ต้องกดShiftค้างถึงจะเลือกวัตถุชิ้นต่อไปได้ ซึ่งโดนปกติ ค่าเดิมในโปรแกรมAutoCAD จาสามารถเลือกวัตถุได้ไม่จำกัดโดยไม่ต้องกดShift โดยปัญหานี้ผู้ใช้งานอาจไปกดKeyลัดสั่งให้ติ๊กถูก บนKeyboard โดยไม่ได้ตั้งใจ

วิธีแก้ไข

1.Command : config เพื่อเพื่อเปิดหน้าต่าง Option

2.ที่แถบเมนู Selection ให้เอาติ๊กถูกหน้า Use shift and add to Selection

เท่านี้ก็ใช้งานได้ตามปกติ

***Versionใหม่ที่มีอยู่ปัจจุบันก็ติดตั้งตามหลักการนี้ทั้งหมด***

ใครที่ทันได้ใช้ Autocad เวอร์ชั่นแรกๆ ตั้งแต่ 2000หรือต่ำกว่า คงจะจำคำสั่งทางคีย์บอร์ดที่เป็นคีย์ลัดกันได้ดีนะครับ เพราะเวอร์ชั่นก่อนๆนั้น ยังไม่หะรู-หะหรา เหมือนเวอร์ชั้นทุกวันนี้ที่รูปร่างหน้าตาดีเหลือเกิน และความสามารถก็ยังมากขึ้นอีกด้วย คำสั่งเหล่านี้เป็นคำสั่งที่ป้อน หรือพิมพ์ลงไปในคีย์บอร์ด ทำให้เราสามารถป้อนคำสั่งโดยไม่ต้องคลิ๊กที่แถบเมนู คำสั่งต่างๆเลย ดังนั้นความรวดเร็วก็มากขึ้นด้วย พูดอย่างนี้ไม่ใช่ว่า"เมาส์" จะไร้ประโยชน์ไปเสียเลย แต่ดูเหมือนการใช้ทั้งเมาส์และคีย์บอร์ดผสานกันนั้น ช่วยเพิ่มประสิทธิภาพการเขียนแบบด้วยโปรแกรม Autocad และประหยัดเวลาลงมากหากใช้อย่างชำนาญ

แล้วจะรู้ได้ไงว่าคีย์ลัดในโปรแกรม Autocad มีอะไรบ้าง ลองมาดูกันครับ โดยเข้าไปที่โปรแกรม Autocad ที่คุณใช้งานอยู่แล้วเข้าไปที่แถบเครื่องมือ

Tools > Customize > Edit Program Parameter (acad.pgp)คลิ๊กเลือก

จะมีหน้าต่างเปิดขึ้นมาเป็นไฟล์ Text ธรรมดานี่เอง ในไฟล์นี้เป็นไฟล์ที่รวมคำสั่งลัดหรือคีย์ลัด Autocad เอาไว้ทั้งหมดครับ เราสารถดูได้ว่าคำสั่งลัดต่างๆมีอะไรบ้าง จำให้หมดนะเพราะเยอะมาก

และเรายังสามารถแก้ไขไฟล์นี้โดยคำสั่งที่เราตั้งขึ้นนั้นจะเปลียนไปทันที่เราบันทึกไฟล์ และรีสตาร์ทโปรแกรมก็ใช้ได้ทันที โยเข้าเปลี่ยนแค่ตัวอักษรบางตัวในคำสั่งนั้น ก็เสร็จแล้วครับ เช่น

คีย์ลัด RO เป็นคำสั่ง"หมุน" แต่ตัวอัษรในคีย์บอร์ดอยู่ห่างกัน ผมก็แก้จาก RO เป็น RT แทน และปิดไฟล์นั้นไป มันจะถามว่าเราต้องการบันทึกสิ่งที่เราแก้ไขไปหรอไม่ คลิ๊ก>> YES  เสร็จเรียบร้อย

ด้านล่างเป็นตัวอย่างคำสั่งที่ผมใช้อยู่บ่อยๆลองดูได้ครับ ไม่ยาก

AR=ARRAY

B=BLOCK

C=CIRCLE

CH=PROPERTIES

CO=COPY

CP=COPY

D=DIMSTYLE

DLI=DIMLINEAR

E=ERASE

ED=DDEDIT

EL=ELLIPSE

ER=EXTERNALREFERENCES

EX=EXTEND

F=FILLET

H=HATCH

I=INSERT

L=LINE

LTS=LTSCALE

M=MOVE

MA=MATCHPROP

MI=MIRROR

ML=MLINE

MO=PROPERTIES

MT=MTEXT

O=OFFSET

OP=OPTIONS

P=PAN

PE=PEDIT

PL=PLINE

PU=PURGE

RE=REGEN

RO=ROTATE

RP=RENDERPRESETS

S=STRETCH

SC=SCALE

SL=SLICE

T=MTEXT

V=VIEW

W=WBLOCK

X=EXPLODE

XL=XLINE

XR=XREF

ว่าแล้วใครที่ไม่ค่อยได้ใช้คีย์ลัดใน Autocad ก็ลองหันมาใช้ดูแล้วจะติดใจในความรวดร็ว และง่ายดายสิ้นดี คงไม่ยากเท่าไรนัก สำหรับใครที่เริ่มใช้ Autocad ใหม่ๆอย่าลืมฟังชั่นนี้ ไม่ต้องปรับแต่งอะไรให้มากมายแค่จำให้ได้ว่า คีย์ลัดของคำสั่งนั้นคืออะไร ใช้ไปบ่อยก็ชินครับ ไม่ยาก

ขอบคุณแหล่งที่มา :cadlearning.com

ไฟล์CAD (.dwg, .dxf, etc) ที่มีขนาดใหญ่เกินไปมักเป็นปัญหาเสมอ ไม่ว่าจะเป็นการเรียกเปิดไฟล์ การแก้ไข หรือเขียนแบบต่างๆ มักช้าลงด้วย เรียกกันง่ายๆก็คือกินแรมนั้นเอง เครื่องทำงานช้าลง เครื่องอืก ทำอะไรก็สะดุด และเวลาส่งไฟล์งานไปกับอีเมล์ก็มักเป็นปัญหาอีกอย่าง ของใครหลายคนที่ต้องส่งงานผ่านอีเมล์ มาลองดูแนวทางในการลดขนาดไฟล์งาน CAD ให้เล็กลงกันนะครับ

• อย่าให้ไฟล์งานของคุณใหญ่กว่า 3 Mb ถ้าน้อยกว่า 1Mb ยิ่งดี ให้เข้าไปที่ File>>Drawing Properties ก็จะทราบความจุของไฟล์งานนั้น
• ลบเส้น หรือวัตถุที่ไม่จำเป็นออกจากไฟล์ CAD นั้น
• ลบเส้นต่างๆด้วยคำสั่ง Purge คำสั่งนี้ช่วยลบเส้น บล็อค รูปภาพ หรืออื่น ที่คุณอาจลบไม่ไหมดด้วยคำสั่ง Delete
• ใช้คำสั่ง  Overkill ในการลบเส้นหนือบฃ็อคต่างๆที่ทับซ้อนกันอยู่โดยตั้งใจหรือไม่ตั้งใจก็ตาม สามารถช่วยลบเส้นต่างๆที่ไม่จำเป็นต้องใช้ออกไปได้
• ลบเลเยอร์ที่ไม่ได้ใช้ออกไป
• พยามอย่าแนบไฟล์อื่น เข้ามาในไฟล์งาน เช่นไฟล์รูปภาพ

นี่ก็เป็นเพียงข้อเสนอแนะก็สามารถเม้นบอกกันนะครับ เผื่อได้แนวทางอื่นที่ช่วยลดขนาดไฟล์ได้ และอย่าลืม ก่อนแนบไฟล์งาน CAD ไปกับอีเมล์ให้ทำการซิปไฟล์ก่อนด้วยโปรแกรม WinRAR หรือ WinZIp ก็ได้ ช่วยบีบอัดไฟล์ให้เล็กลงได้อีกทางหนึ่งครับ


ขอบคุณหล่งที่มา:cadlearning.com

วัันนี้ผมขอเสนอวิธีการ Lock file .DWG ที่คุณสามารถตั้งรหัสผ่านของคุณ แล้วคนอื่นก็สามารถเปิดเข้าดูไฟล์งาน AutoCAD ของคุณได้ นอกจากคุณจะบอกรหัสผ่านที่คุณตั้งไว้ให้คนอื่นได้รู้ การล๊อคไฟล์ออโต้แคตนี้ สามารถช่วยป้องกันข้อมูลที่สำคัญ ไม่ให้คนอื่นได้รู้ ได้เห็น

วิธีการ Lock file .DWG

-เปิดไฟล์ที่คุณต้องการ Lock ไม่ให้เปิดได้

-บันทึกไฟล์นั้นด้วยการบันทึกแบบ Save As....(บันทึกเป็น..) จะมีหน้าต่าง Save Drawing As ขึ้นมา ให้คุณเลือกตำแหน่งที่ต้องการบันทึก ชื่อไฟล์ .dwg

-จากนั้นให้คุณคลิ๊กที่ปุ่ม Tools ตรงมุมบนขวา แล้วเลือกที่ Security Option......

-เมื่อหน้าต่า่ง Security Optionเปิดขึ้นมา ให้คุณกรอกรหัสผ่านลงไปในช่องว่าง และติ๊กในช่อง Encrypt drawing Propeties ด้วย กด Ok ก็เรียบร้อยแล้ว

** ระวังเรื่องการลืมรหัสผ่านด้วยนะครับทางที่ดีควรมร Back Files งาน AutoCAD ไว้ก่อนดีกว่านะครับ งงๆสามารถดูวีดีโอ  ด้านล่างได้ครับ

ขอบคุณแหล่งที่มา:cadlearning.com

วันนี้จะมาว่ากันในเรื่องวิธีลบเลเยอร์ที่เราไม่ต้องการออก เพราะเราไม่ต้องการจะใช้เลเยอร์นั้นแล้ว หรือมันมีมากเกินไป ทำให้จัดการยาก ดังนั้นวันนี้มาลบเลเยอร์ออกไปด้วยวิธีดังต่อไปนี้

*ก่อนทำการล็อคเลเยอร์ให่ทำการล็อคเลเอยร์ที่เรายังต้องการใช้อยู่ก่อนไม่งั้นเดี๋ยวเผลอลบไป จะแก้ไขยากนะครับ
**เลเยอร์จะไม่สามารถลบออกได้ถ้ายังมีวัตถุ เช่น เส้น, ลวดลาย, วงกลม ฯลฯ ให้ทำการเปลียนวัตถุนั้นไปอยู่ในเลเยอร์ที่เราต้องการก่อน

เลเยอร์ที่ไม่มีวัตถุแล้วจึงสามารถลบเลเยอร์นั้นออกได้ โดยเข้าไปที่แถบเครื่องมือจัดการเลเยอร์และลบออกได้เลย

อีกวิธีหนึ่งในการลบเลเยอร์คือใ้ช้คำสั่ง ลบเลเยอร์โยตรงเลยคือ Laydel
พิมพ์ laydel ลงในแป้นพิมพ์แล้วกด Enter
จากนั้นเลือกเลเยอร์ที่จะลบ เมื่อเลือกครบแล้วกด Enter
โปรแกรมจะถามเราว่าต้องการดำเนินการต่อหรือไม่ ตอบใช่ พิมพ์  y แล้วกด Enter
เท่านี้เลเยอร์ที่เราต้องการลบก็จะหายไปพร้อมกับวัตถุทุกอย่างที่อยู่ในเลเยอร์นั้น

---จบ---

เครดิต:cadlerning.com

Command Line อยู่บริเวณด้านล่างของจอมอนิเตอร์ เปิด-ปิด ด้วยคำสั่ง Clt+9 แล้วเคาะ ใครที่เผลอทำแถบคำสั่ง Command Lineหาย ก็สามารถเปิดกลับมาดด้วยคำสั่งนี้

การเขียนแบบด้วยคอมพิวเตอร์โดยใช้โปรแกรม Autocad  นั้นเราต้องทำการบันทึกไฟล์ที่เราเขียนขึ้นมาลงไปใน Hard disk ทุกครั้งที่เขียนเสร็จ และเมื่อเราเปิดไฟล์นั้นขึ้นมาอีกครั้งเราก็สามารแก้ไข และบันทึกไว้อีกได้ แต่ถ้าหากเกิดไฟฟ้าดับ คอมแฮงค์ หรืออื่นที่ไม่คาดฝัน ไฟล์ Cad ที่คุณเขียนมาร่วมชั่วโมงก็หายไปโดยอัตโนมัติ โดยที่คุณยังไม่ได้บันทึกงานเขียนแบบของคุณเลย

ดังนั้นเรามาตั้งค่าให้โปรแกรม Autocad ที่คุณใช้อยู่สามารถบันทึกงานที่คุณเขียนอยู่ หรือแก้ไขอยู่โดยอัติโนมัติดังนี้ครับ

1. เปิดโปรแกรม Autocad ขึ้นมา
2. เข้าไปที่แถบเครื่อง Tools เลือก Option หรือ
3. ใช้คีย์ลัด Autocad โดยการพิมพ์ "OP" แล้วกด Enter

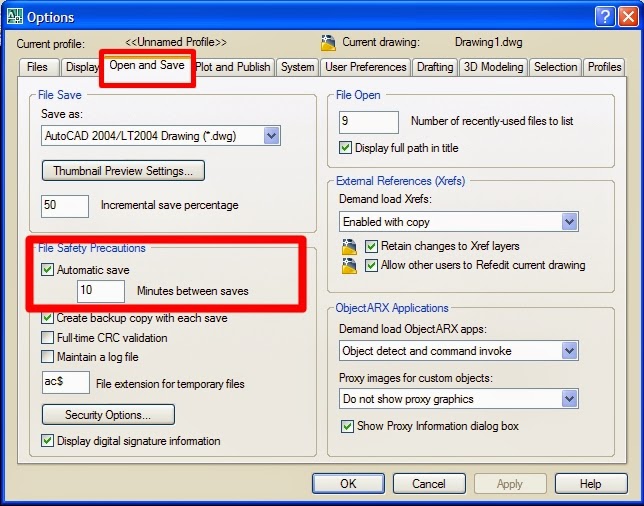

4. จะมีกล่องเครื่องมือเด้งขึ้นมา ให้เราเลือกที่แท๊บ Open and save
5. ให้เรามองด้านล่างซ้ายของกล่องเครื่องมือตรง File Safety Precautions
6. ให้เราติ๊กตรงช่อง Automatic save
7. ด้านล่างเป็นช่องว่างให้เราใส่จำนวนนาทีที่คุณต้องการให้โปรแกรมบันทึกอัตโนมัติ เช่น 10 นาที 5นาที อันนี้แล้วแต่คุณเองเลยครับ
8. เมื่อใส่ค่านาทีเสร็จแล้วกด "Ok"

เท่านี้ไฟล์งานที่คุณกำลังสร้างขึ้นมาก็จะบันทึกเองอัตโนมัติ และสามารถป้องกันการสูญหายของงานที่คุณเขียนขึ้นมาหากเกิดไฟฟ้าดับครังหน้าก็ไม่ต้องกลัวอีกแล้วครับ แต่เพื่อเป็นการไม่ประมาทก็บันทึกบ่อยก็ได้เวลาคุณเขียนแบบ ใช้ปุ่ม Ctrl+s เท่านี้ก็เซฟตี้แล้วครับ


เครดิต:cadlearning.com

เคยกันไหมที่ Autocad ของคุณมีหน้าต่างเด้งขึ้นมาว่า "Autocad low Memory" และเราไม่สามารถใช้คำสั่งใดๆได้เลยแม้กระทั้งบันทึกข้อมูล วันนี้ลองมาดูวิธีแก้ไขกันครับ ว่าจะทำยังไงให้บันทึกข้อมูลได้ จะได้ไม่เสียเวลาเขียนใหม่กัน

หน่าต่างดังกล่าวมีลักษณะดังรูปภาพด้านบน  "Autocad Low Memory"  นั้นแปลแบบตรงๆก็คือ Autocad ของคุณไม่สามารถจดจำหรือบันทึกข้อมูลใดๆได้ เนื่องจากหน่วยความจำไม่พอ พูดกันง่ายๆก็คือ Ram ของคอมคุณไม่พอนั้นเอง

การแก้ไขอย่างแรกก็คือปิดโปรแกรมอื่นๆที่เปิดอยู่พร้อมๆกันให้หมดก่อน เพื่อจะได้เอา Ram มาให้ Autocad โปรแกรมเดียว หลังจากนั้นย่อหน้าต่างโปรแกรม Autocad ลง หรือกดปุ่ม windows+d


จากนั้นกดปุ่มที่แป้นพิมพ์ 3 ปุ่มฟร้อมกัน ALT+CLRT+DEL
เลือกที่ Start Task Manager ที่อยู่ด้านล่างสุด
คลิ๊กเข้าไปสู่ Windows Task Manager
เลือกที่แท็ป Processes แล้วมองหา autocad.exe
จากนั้นคลิ๊กขวา เลื่อนลงมาที่ Set priority
เลือกที่ High
และปิดหน้าต่างนั้นไป

กลับมาที่โปรแกรม Autocad ที่กำลังค้างอยู่ "Autocad Low Memory" ให้คลิ๊กที่ปุ่ม "NO" จะมีอีกหน้าต่างขึ้นมา ถามเราว่าต้องการบันทึกไฟล์ที่เปิดอยู่นี่หรือไม่ เอ้า!ก็บันทึกไป กดปุ่ม "YES" หากเปิดไว้หลายไฟล์โปรแกรมจะถามอย่างนี้ทุกไฟล์ครับ แล้วโปรแกรมก็จะปิดตัวลง เราก็เปิดขึ้นมาใหม่ ใช้งานได้เหมือนเดิม

สำหรับแนวทางการป้องกันอาการ Error แบบนี้ก็ให้เพิ่ม Ram ครับ หรือไม่ก็พยายามอย่าเปิดโปรแกรมอื่นขณะเปิด Autocad ครับ ช่วยได้เยอะอยู่นะ และป้องกันข้อมูลไม่ได้บันทึกด้วยการตั้งบันทึกอัตโนมัติด้วยนะครับ
ดูวิธีตั้งให้ Autocad บันทึกอัตโนมัติที่นี่

ขอบคุณแหล่งที่มา :cadlearning.com

ตัวอักษรหรือ Text ใน Autocad บางครั้งเขียนผิด หรือมีการเปลี่ยนแปลงแบบ ตัวเดียวไม่เป็นไร แต่หากเยอะๆก็เมื่อยมือกันหล่ะครับกว่าจะแก้จบ ดังนั้นวันนี้มาเรียนรู้วิธีแก้ตัวหนังสือในไฟล์งาน Autocad หลายๆตัว พร้อมกันครับ

เริ่มกันเลยครับ

1.ไปที่แถบเครื่องมือแก้ไข หรือ Edit

2.เลื่อนลงมาที่ Find หรือใช้คีย์ลัด กด Alt+e+ f  กด e ก่อนแล้วค่อยกด f โดยที่ยังกดปุ่ม Alt ค้างอยู่นะครับ

จากนั้นหน้าต่างการค้นหาจะขึ้นมาให้เราเลือก ตัวอักษรเพื่อแก้ไขตามรูปด้านล่างนี้ครับ

แหล่งที่มา:cadlearning.com

โปรแกรมเขียนแบบ 2d และ 3d ที่ได้รับความนิยมแต่ราคาค่อนข้างแพงอย่าง Autocad ทำให้เกิดการทำฟรีแวร์ออกมาให้เราได้ใช้กันโดยไม่ต้องเสียเงินซื้อ หรือแอบใช้ซอฟต์แวร์เถื่อนให้โดนจับปรับเสียตังค์มากกว่าเดิมอีก วันนี้เลยอยากแนะนำซอฟต์แวร์ซัก 3ตัวมาให้ใช้ฟรีกันดู

1.Archimedes สำหรับ Windows, Linux, Mac และ Java
Archimedes เป็นอีกโปรแกรมช่วยเขียนแบบ (CAD) มุ่งเน้นไปที่ผู้ใช้งานด้านสถาปัตยกรรม ซึ่งแตกต่างจาก AutoCADเวอร์ชั้นอื่นๆที่เราคุ้นเคย Archimedes ค่อนข้างซอฟต์แวร์ที่เพิ่งออกใหม่และอาจจะเหมาะสำหรับคนที่ใช้ Autocad อย่างชำนาญหรือเทพแล้ว แต่อย่างไรก็ตามซอฟต์แวร์ Archimedes มีเครื่องมือทั้งหมดที่จำเป็นสำหรับการเริ่มต้นและนักเรียน และมีหลายคำสั่งที่ยังไม่มีการพัฒนา การเปิดไฟล์งานที่เราบันทึกจาก Autocad ก็ยังมีปัญหาอยู่บ้าง อย่างไรแวะเยี่ยมชมเว็บไซต์อย่างเป็นทางการ Archimedes และดาวน์โหลArchimedesฟรี


2.QCad Community Edition สำหรับ Windows, Linux และ Unix
อีกหนึ่งโปรแกรมเขียนแบบที่ได้รับการพัฒนาโดย RibbonSoft  CAD System ซึ่งแตกต่างจาก AutoCAD, QCad เป็นโปรแกรม CAD 2D โดยมีวัตถุประสงค์ที่ให้บริการฟรีเครื่องมือ CAD ง่ายสำหรับทุกคน  เปิดให้ดาวน์โหลดฟรี และสามารถใช้ได้นานถึง 100 ชั่วโมง

ดาวน์โหลดQCadฟรี



3.BRL - CAD สำหรับ Windows, Mac, Linux และ Unix
BRL - CAD เป็นแหล่งเปิดระบบ CAD ตามรอบเรขาคณิตแข็งที่สร้างสรรค์ (CSG) การสร้างแบบจำลอง นี้อาจจะเป็นทางเลือกที่มีประสิทธิภาพมากที่สุด AutoCAD BRL - CAD เสนอขนาน - ray ติดตามเส้นทางการติดตามภาพและเครื่องมือการประมวลผลสัญญาณ สิ่งที่ฉันประหลาดใจคือความสามารถในการแจกจ่ายกระบวนการ - ray ติดตามผ่านทางเครือข่ายที่กว้างใหญ่ของคอมพิวเตอร์นี้สามารถพบในรุ่นเดิมของซอฟต์แวร์ CAD ส่วนใหญ่เหตุผลสำหรับผู้ที่ใช้รุ่นที่ละเมิดลิขสิทธิ์เพื่อสลับไปเหนือค่ายที่มาเปิดที่อื่น

ดาวน์โหลดBRL - CAD ฟรี

แต่อย่างที่บอกแหละครับซอฟต์แวร์ฟรีมักมีข้อจำกัดของโปรแกรมอยู่บ้าง สู้ Autocad ไม่ได้หรอกครับ แต่อย่างน้อยก็สามาถทดลองใช้ดู ว่าโปรแกรมอื่นๆที่ใช้เขียนแบบ 2d, 3d ใช้งานแล้วเป็นไง

ขอบคุณแหล่งที่มา : cadlearning.com

หลายครั้งในการเขียนแบบด้วยโปรแกรม Autocad ที่เราต้องการสิ่งอ้างอิงที่สามารถมองด้วยตาและเข้าใจได้ว่า บริเวณใกล้เคียงนั้นมีความสูงโดยประมาณเท่าไหร่ ในแบบงานสถาปัตฯมักเห็นรูปรถยนต์ คน สัตว์ หรือในแบบงานภูมิสถาปัตฯก็มักเห็นรูปคน หรือต้นไม้อยูใกลักัน ให้เราสมารถเข้าใจได้ว่าต้นไม้นั้นสูงกว่าคนประมาณเท่าไหร่

วันนี้ก็เลยมีบล็อคสำหรับเสร็จรูปที่มีคนเค้าแจกไว้ในอินเทอร์เน็ท มาแจกต่อครับ เป็นบล็อค Autocad รูปคนกว่า 150 แบบ ทั้งบล๊อคคนยืน ผู้ชาย ผู้หญิง คนนั่ง คนพิการ คนพิการใช้ไม้เท้า คนพิการนั่งรถเข็น เป็นต้น ที่คุณอาจต้องการอยู่พอดี หรืออย่างน้อยมีไว้ก็อาจมีโอกาสได้ใช้ในวันข้างหน้า

[ดาวน์โหลดBlog AutoCAD รูปคนและสัตว์ กว่า 150แบบคลิ๊ก!!!]


ขอบคุณแหล่งที่มา : cadlearning.com

วันนี้ได้รับอีเมล์แนะนำสินค้า เป็นโปรแกรม CAD ที่มีชื่อว่า  Bricscad มีความน่าสนอย่างมากสำหรับโปรแกรมตัวนี้มีราคาถูกกว่า AutoCAD หลายเท่าตัว สามารถเปิดไฟล์งานที่สร้างและบันทึกด้วย AUtoCAD ที่มีนามสกุล .dwg และนามสกุลอื่นๆได้ด้วย มาดูความสามารถของเจ้าโปรแกรม Bricscad ตัวนี้กันครับ

โปรแกรมเขียนแบบด้วยคอมพิวเตอร์(CAD) ที่มีชื่อว่า Brisccad นี้ถูกออกแบบและเขียนขึ้นโดย บริษัท Bricsys nv จำกัด และมีตัวแทนจำหน่ายในประเทศไทยด้วย คือ บริษัท แคด อินโนเวทีฟ จำกัด ที่ต้องบอกว่าคุณสมบัติพิเศษของเ้จ้าโปรแกรมนี้ก็คือ

Features
•3D Direct Modeling in Rendered Mode
•Design intent recognition
•2D and 3D constraint solving
•Quad interface
•New fast Raster Engine
•Hatch trim and custom hatch patterns
•New PDF Engine
•Page setups
•Section planes
•Visual styles

Key Features
•Highly compatible with DWG 2010 file format.
•Support for DWG versions 2.5 to 2012
•Powerful Rendering Engine
•Associative Dimensions.
•Grips and dynamic input
•Reference Edit.
•Powerful Drawing Explorer.
•Consolidated Settings Manager.
•Visual Basic for Applications (VBA) (Windows only).
•Fast LISP engine with +450 VLAX functions support.
•Highly compatible ADS/SDS API.
•Highly compatible COM API.
•BRX/ARX support.

• ลดต้นทุนค่าซอฟต์แวร์ได้มากกว่า เมื่อเทียบกับ AutoCAD (ราคาประมาณ 25,000 บาท เมื่อเทียบกับ AutoCAD 2012 ที่มีราคาถึง 150,000 บาท)
• คำสั่งการทำงานแบบเดียว กันกับ AutoCAD สามารถเปลี่ยนมาใช้ Bricscad ได้ทันที ซึ่งผู้ใช้ส่วนใหญ่ใช้เวลาไม่เกิน 1 สัปดาห์ (อันนี้ลองดูแล้ว คำสั่งพื้นฐานต่างๆคล้ายกันกับ AutoCAD แต่การตั้งต่าอื่นแตกต่างจาก AutoCAD เล็กน้อย แต่หากใครที่คุ้นกับการใช้ AutoCAD อยู่แล้ว ใช้เวลาไม่นานก็สามารถใช้งานเจ้าโปรแกรม Bricscad ได้แล้วครับ)
• กินทรัพยากรเครื่องต่ำ, เปิดไฟล์ AutoCAD ขนาดใหญ่และซับซ้อนได้อย่าง สมบูรณ์ รวดเร็ว(อันนี้ผมว่าไม่น่าจะจริง ผมลองเปิดไฟล์งานขนาด 3.75Mb แล้วรู้สึกหนึดๆ สะดุดเล็กน้อย เมื่อเทียบการเวอร์ชั่นที่ผมใช้อยู่ AutoCAD 2007 ไม่มีปัญหานี้เลย )

ดียังไงก็คงบอกไม่หมด เขาให้ทดลองใช้ฟรี 30 วันลองโหลดมาใช้ดูครับ จะได้รู้ดีหรือไม่ดี

ดาวน์โหลดโปรแกรม Bricscad ใช้ฟรี 30วัน
ดาวน์โหลดคู่มือSetting ภาษาไทย
ดาวน์โหลดคู่มือใช้งาน ภาษาไทย

ไม่ค่อยได้แนะนำโปรแกรมบ่อยๆ วันนี้ "เรียนAutocadออนไลน์" มีโปรแกรมการเขียนแบบมาแนะนำชื่อว่า "Draftsight" ที่ใจป้ำให้คุณใช้งานได้แบบฟรีๆไม่มีค่าใช้จ่าย ขอเพียงคุณมีEmail ก็สามารถใช้งานได้แล้ว สามารถใช้งานได้กับหลายระบบปฏิบัติการทั้ง Windows, Mac, Ubuntu,Fedora ผมเองลองโหลดมาใช้งานดูแล้ว คำสั่งต่างๆก็คล้ายๆกันกับ Autocad นั้นแหละครับ สามารถบันทึกไฟล์เป็น .dwg แล้วเอาไปเปิดใช้งานบนโปรแกรม Autocad ได้ด้วย ฉะนั้นไม่ต้องกลัวว่าหากคุณเขียนแบบด้วยโปรแกรม draftsight แล้วจะเปิดไม่ได้บน Autocad

หากคุณเป็นคนหนึ่งที่ใช้โปรแกรม Autocad ละเมิดลิขสิทธิ์หรือโปรแกรมเถื่อนอยู่ แต่ก็ไม่ได้ต้องการฟังชั่นที่สลับซับซ้อน เป็นแค่การเขียนแบบ 2มิติง่ายๆ ผมแนะนำให้ใช้โปรแกรม draftsight นี่แหละครับ ใช้ฟรี โหลดฟรี ไม่มีลิมิต ใช้งานง่าย เพราะคำสั่ง และเครื่องมื่อต่างในโปรแกรม draftsight ก็คล้ายๆกับ Autocad ไม่ต้องกลัวว่าจะใช้ไม่เป็น

ว่าแล้วก็ไปดาวน์โหลดโปรแกรม draftsight มาลองใช้กันดู
คลิ๊กที่นี่ Download โปรแกรม draftsight
ไฟล์ประมาณ 70Mb โหลเมาเรียบร้อยก็ติดตั้งซะ หลังจากนั้นก็กรอก Email ของคุณลงไปและกลับที่เช็คเมล์เพื่อยืนยัยตัวตน เท่านี้คุณก็สามารถใช้งานโปรแกรม draftsight  ได้แล้วครับ ขอให้สนุกกับการเขียนแบบนะ

หน้าตาโปรแกรม Draftsight หลังจากติดตั้งเสร็จแล้ว

ของคุณแหล่งที่มา: cadlearning.com

หลายครั้งที่คุณได้รับไฟล์งานสำหรับการตั้งค่าปากกาเครื่องพิมพ์สำหรับพิมพ์งาน ซึ่งแต่ละหน่วยงาน หรือแต่ละบริษัทฯ หรือแต่ละช่างเขียนแบบนั้น ไม่ได้ใช้งานการตั้งปากกาสำหรับเครื่องพิมพ์ที่ตรงกัน ทำให้เมื่อสั่งพิมจากคอมพิวเตอร์คนละเครื่อง จำเป็นต้องตั้งค่าปากกาใหม่ เสียเวลา แต่หากนำไฟล์การตั้งค่าปากกาจากเครื่องที่เขียนอยู่แล้วมาในโฟล์เดอร์ ของอีกเครื่องคอมพิวเตอร์ที่ต้องการพิมพ์แบบจากไฟล์ Autocad นั้น จะง่ายกว่า และไม่ต้องเสียเวลาในการตั้งค่าปากใหม่ เพียงแค่นำไฟล์ filename.ctb (เป็นไฟล์ที่ตั้งค่าปากกาสำหรับเครื่องพิมพ์) มาวางในโฟล์เดอร์ และเรียกใช้ เมื่อต้องการพิมพ์แบบ เท่านี้ก็จบ

แต่ปัญหาที่หลายคนเจอก็คือ หาโฟล์เดอร์ที่เก็บไฟล์ .ctb ไม่เจอ ไม่รู้ว่ามันอยู่ตรงไหนก็ของคอมพิวเตอร์ วันนี้จะแนะนำวิธีหา โฟล์เดอร์ Plot Style AutoCAD อยู่ไหน?

วิธีที่ 1 พิมพ์ "stylesmanager" ลงใน command bar แล้วกด enter โฟล์เดอร์ก็จะเปิดขึ้นมาอัตโนมัติ ทันที คุณสามารถนำไฟล์ปากกาที่ได้รับมา วางในโฟล์เดอร์นี้ แล้วเรียกใช้งานได้ทันที แต่วิธีนี้ใช้ได้กับ AutoCAD 2010 ขึ้นไปเท่านั้น เวอร์ชั่นเก่ากว่านี้จะใช้งานคำสั่งนี้ไม่ได้

วิธีที่ 2 ถ้าเวอร์ชั่นต่ำกว่านี้ สามารถเข้าไปหาที่อยู่ของ โฟล์เดอร์ได้ที่

เปิด option ขึ้นมา

ไปที่แท๊ป File >> Print Support File Path >> Plot Style Table Search Path >> ที่อยู่ของโฟล์เดอร์ Plot Style

ให้คลิกเข้าไป แล้วก็อปที่อยู่ของโฟล์เดอร์ไปวางในช่อง address ของ windows ซึ่งแต่ละเครื่องจะแตกต่างกันไป ยกตัวอย่างเครื่องของผมจะอยู่ที่

C:\Users\user\appdata\roaming\autodesk\autocad 2010\r18.0\enu\plotters\plot styles

ดังนั้นคุณสามารถเลือกใช้วิธีการค้นหาว่า โฟลเดอร์ plot style autocad อยู่ไหน? จากวิธี่ที่ผมแนะนำได้ จะได้ไม่ต้องเสียเวลาในแก้ไข หรือสร้าง Plot Style ขึ้นมาใหม่
