กรณีเช่นได้ไฟล์Architecture มาแล้วเอามาทำงานระบบ แต่พอดูในมุมมอง 3มิติ เห็นว่า เส้นไท้ได้อยู่ในระราบเดียวกันหรือ แกน X และ Y แต่ดันไปอยู่ที่ แกนZ ด้วย ซึ่งปกติ แกน Z ต้องเป็น 0  เพราะงาน 2 มิติ ทำงานอยู่ในแกนระนาบ X และ Y

วิธีแก้ไข

1.Select All-->ดูที่ Properties ปรับค่าที่ Geometry: Start Z และ End Z ให้เป็น 0

----------------------------------------
เอางานคนอื่นมาทำต่อ บางทีเค้าเขียนไว้ไม่ดี หรือบางทีเรานี่ล่ะเขียนพลาดเอง
ปัญหา : เส้นมันดันอยู่คนละระนาบกันอ่ะจิ
(ค่าElevation แกน z จะไม่ = 0, 0 = บนพื้นปกติ)
วิธี 1 ง่ายสุด - ใช้ได้กรณีสิ่งที่เราต้องการเป็นชิ้นทั้งหมด ไม่เป็น Block
Select All (Ctrl+A) > ตรง Properties ช่อง Elevation > ปรับให้เป็น 0
***ถ้าไม่มีช่อง Elevation ขึ้นแปลว่าอาจจะติด Block มา ไม่เป็นไร ไปใช้วิธี 2 แทน
วิธี 2 - ใช้คำสั่ง MOVE
Select All (Ctrl+A) > MOVE > Specify base point ใส่ (0,0,0) > Specify second point ใส่ (0,0,1e99)
* ค่า 1e99 เป็นค่าระยะอนันต์(infinity) ของ AutoCAD
ตอนนี้คือนำทุก Objects ในงานไปอยู่ที่ระยะอนันต์
จากนั้น
Select All (Ctrl+A) > MOVE > Specify base point ใส่ (0,0,0) > Specify second point ใส่ (0,0,-1e99)
(ติดลบที่ระยะอนันต์) แค่นี้ก็เสร็จแล้ว ทุกอย่างลงมาอยู่ที่พื้นละ


credit : http://oubeebwithprogram.blogspot.com/2017/10/cad.html

Command:flatshot

/////////////////////////////////////////////////////////////////////////////////////////

บทที่ 3 สายป้อนแรงต่ำ และหม้อแปลง

ตารางที่ 3-1  (หน้า 8)
          โหลดสำหรับอาคารบ้านพักอาศัยบ้านเดี่ยวหรือบ้านแฝด
ขนาดพื้นที่แบ่งแปลง(ตารางวา)         โหลด 1 เฟส(แอมแปร์)
ไม่เกิน 60                                                     30
61-100                                                       50
101-150                                                     75
151-200                                                    100
> 200                                                        150

ตารางที่ 3-2  (หน้า 8)
          โหลดสำหรับอาคารบ้านแถว(ทาวน์เฮาส์)
จำนวนชั้นต่อ 1 หน่วย              โหลด 1 เฟส(แอมแปร์)
ไม่เกิน 2 ชั้น                                                  50
3-4 ชั้น                                                       75
> 4 ชั้น                                                      100

ตารางที่ 3-3 (หน้า 9)
          ค่า Co-incident Factor สำหรับอาคารพักอาศัย
ลำดับ อาคาร                            Co-incident Factor
1-10 หลัง                                           0.9
11-20 หลัง                                         0.8
21-30 หลัง                                         0.7
31-40 หลัง                                         0.6
> 40 หลัง                                           0.5



ตารางที่ 3-4 (หน้า 10)
          ค่า Co-incident Factor สำหรับอาคารสำนักงาน อาคารสโมสร หรือร้านค้าทั่วไป
ลำดับ อาคาร                            Co-incident Factor
1-10 หลัง                                           1.0
> 10 หลัง                                          0.85
หมายเหตุ: ลำดับอาคาร ให้เริ่มจากอาคารที่มีโหลดสูงสุดก่อน

บทที่ 4 อุปกรณระบบสายใต้ดินแรงสูง

ตารางที่ 4-1 (หน้า 11)
จำนวนท่อที่ใช้งาน           1 2 3 4 5 6 7  8   9  10 11 12 13 14 15
จำนวนที่ที่ใช้ก่อสร้าง        2 3 4 6 6 8 9 10 12 12 15 15 15 18 18

***อ้างอิงหนังสือ คำแนะนำการติดตั้งระบบสายไฟใต้กินในพื้นที่จัดสรร โดย กฟน.พศ.2544
/////////////////////////////////////////////////////////////////////////////////////////

วิธีหาค่า IMax  และ VA

---------------------------------------------------
ตัวอย่าง 1 Meter 30(100)A 3P 4W
IMax = 80% = 80A

VA=Square Root 3 x 380V x 80A
=52,640 VA

---------------------------------------------------

ตัวอย่าง 2 Meter 50(150)A 3P 4W
IMax = 80% = 125A


เพราะว่า Square Root 3 x 380A = 658
เพราะฉะนั้น
VA=658 x 125A
=82,250 VA


--------------------------------------------------

วิธีหาค่า กระแส (I)
สูตร I = V/R

อ้างอิงตารางที่  3-3
Co incident Factor (1-10 หลัง) = 0.9

I = (82,250VA  x 0.9)/658

I = 112.5A
กระแสที่ได้ เท่ากับ 112.5A

ขนาด CB จึงใช้ ขนาด 125AT/150AF

-------------------------------------------------

วิธีหาค่า Voltage Drop (VD)
สูตร %VD = V1+V2+V3...
%VD ต้องไม่เกิน  5%
(%Z) = I x L

I      = กระแส(A)
L     = ความยาวของสายไฟ
%Z = Vx(ความยาวสายไฟในแต่ละช่วง)

ตัวอย่างนี้ กำหนดให้ความยาว (L) อยู่ที่ 50 เมตร
V1 = 112.5A x 50เมตร

V1 =  5624

-------------------------------------------------

วิธีหาค่า กระแสรวมในแต่ละ Feeder

Meter 30(100A)
คิดที่ 80 % ของ มิเตอร์ 100A = 80A
80 x 658 52640VA
52640VA x 4Units x 0.9= 189504VA
/658 = 288A

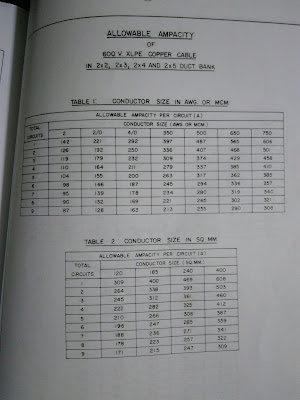

         ตารางมารตรฐานการไฟฟ้า เรื่องการอนุณาตให้ใช้กระแสดได้กีแอมป์ในกราวงจร

-------------------------------------------------

วิธีหาค่า ขนาด Breaker เมนตู้

I(A) x 1.25 = ขนาด เบรกเกอร์ (ให้เลือกรุ่นที่ในในท้องตลาด)

EX กระแสที่ได้ 1200A

เพื่อหาขนาด Breaker เมนตู้
 80A(80% ของ METER 100A)x 658(Root3 x 380V) x 32หลัง(จำนวนบ้าน)
2560x1.25 = 3200 A
เลือกใช้ 3200AT/3200AF

บทความนี้ไม่ได้เขียนเองนะครับ แต่เห็นว่ามีประโยชน์ ก็เลยเอามาเผยแพร่ต่อ

เทคนิคการแปลงหน่วยในระบบพิกัดแบบ DMS และ DD จากเครื่อง GPS

การแสดงพิกัดบนเครื่อง GPS (Global Positioning System) ที่เราใช้อยู่โดยทั่วไปในบ้านเรา (ไทยแลนด์) จะนิยมใช้แค่สองระบบเท่านั้น คือ พิกัดภูมิศาสตร์ และพิกัดกริด UTM (Universal Transverse Mercator) การอ่านค่าในระบบพิกัด UTM นั้นไม่ยุ่งยากเท่าไหร่ เพราะอ่านตัวเลขตามค่า East (ค่า X) และ ค่า North (ค่า Y) และ หน่วยของ UTM เป็นเมตรอยู่แล้ว แต่การอ่านค่าระบบพิกัดภูมิศาสตร์นั้นค่อนข้างยุ่งยากเล็กน้อย เพราะเครื่อง GPS บางรุ่น บางยี่ห้อแสดงค่าพิกัดภูมิศาสตร์ในหน่วยแบบที่เรียกว่า องศา ลิปดา ฟิลิปดา (DMS : Degree Minute Second) หรือแสดงเป็นหน่วยในระบบพิกัดแบบค่าตัวเลขทศนิยม (DD : Decimal Degree) เพื่อนำไปใช้ในคอมพิวเตอร์ ฉะนั้นเมื่อเราต้องการใช้งานแบบใดแบบหนึ่ง จึงต้องมีการแปลง (Convert) ค่าหน่วย DMS เป็น DD หรือ DD เป็น DMS วันนี้จะบอกเทคนิควิธีการแปลงค่าหน่วยเหล่านั้น

ก่อนอื่นมารู้จักค่าพิกัดภูมิศาสตร์แบบที่เรียกว่า องศา ลิปดา ฟิลิปดา เป็นหน่วยแบบ DMS (Degree Minute Second) เหมือนกับหน่วยของเวลา บอกเวลาเป็น ชั่วโมง นาที และวินาที

ค่าองศา (Degree) 1 องศา มี 60 ลิปดา
ค่าลิปดา (Minute) 1 ลิปดา มี 60 ฟิลิปดา
ฟิลิปดา (Second) 1 ฟิลิปดา มีค่าระยะทางประมาณ 30.48 ม. หรือ 100 ฟุต บริเวณศูนย์สูตร

ตัวอย่างเช่น อำเภอหาดใหญ่ ตั้งอยู่ที่ค่าพิกัดภูมิศาสตร์ ละติจูด 100 องศา 27 ลิปดา 15 ฟิลิปดา เหนือ, ลองกิจูด 7 องศา 2 ลิปดา 25 ฟิลิปดา ตะวันออก

ส่วนหน่วยแบบ DD (Decimal Degree) หมายถึง ค่าตัวเลขทศนิยม ที่เป็นเลขฐานสิบในหน่วยแบบ DD

ตัวอย่างเช่น อำเภอหาดใหญ่ ตั้งอยู่ที่ค่าพิกัดภูมิศาสตร์ ละติจูด 100.45416 เหนือ, ลองกิจูด 7. 040277 ตะวันออก

เทคนิควิธีการแปลงค่าหน่วยเหล่านั้นมี 2 วิธี ดังนี้

วิธีแรก ใช้บริการของเวบไซต์ เป็นวิธีง่ายที่สุด เพียงนำค่าพิกัด DD หรือ DMS มาแปลงในเวบไซต์ดังข้างล่างนี้ ก็จะสามารถแปลงค่าพิกัดได้ง่าย รวดเร็วทันใจ www.gpsvisualizer.com

วิธีที่สอง เป็นการแปลงด้วยวิธีคำนวณเองด้วยมือ จะจิ้มเครื่องคิดเลข หรือจะใช้โปรแกรม Excel คำนวณก็ได้ ไม่ผิดกติกา มาดูวิธีการแปลงพิกัดเหล่านั้นกันเถอะ

วิธีการแปลงหน่วยในระบบพิกัดแบบ DMS เป็นแบบ DD เราจะนำค่า DMS มาแปลงเป็นหน่วยในระบบพิกัดแบบค่าตัวเลขทศนิยม DD (Decimal Degree) เพื่อนำไปใช้ในคอมพิวเตอร์ได้โดยผ่านสมการนี้

DD = Degree+(Minute*60+Second)/3600

หรือ

DD = (Seconds/3600) + (Minutes/60)+ Degrees

ตัวอย่าง แปลงค่าพิกัดในหน่วย DMS ให้เป็น DD เช่น อำเภอหาดใหญ่ ตั้งอยู่ที่ ละติจูด 100 องศา 27 ลิปดา 15 ฟิลิปดา เหนือ ลองกิจูด 7 องศา 2 ลิปดา 25 ฟิลิปดา ตะวันออก

จาก สมการ DD = Degree+(Minute*60+Second)/3600

จะได้ ละติจูด = 100+(27*60+15)/3600 = 100.45416

ลองกิจูด = 7+(2*60+25)/3600 = 7.040277

หรือจาก สมการ DD = (Seconds/3600) + (Minutes/60)+ Degrees

จะได้ ละติจูด = (15/3600)+(27/60)+100 = 100.45416

ลองกิจูด = (25/3600)+(2/60)+7 = 7.040277

ดังนั้น ค่า DD ที่ตั้งอำเภอหาดใหญ่อยู่ที่ ละติจูด 100.45416 เหนือ, ลองกิจูด 7. 040277 ตะวันออก วิธีการแปลงหน่วยในระบบพิกัดแบบ DD เป็นแบบ DMS ทำได้ 2 วิธี

วิธีที่ 1 ใช้โปรแกรม Calculator ใน เครื่องคอมพิวเตอร์ที่ลงซอฟแวร์ปฎิบัติการ Windows 95/98/NT 4/2000/XP/Vista โดยทำตามขั้นตอนดังนี้

เลือก START แล้วเลือก Programs->Accessories->Calculator

จากโปรแกรม Calculator เลือก View menu และเลือก Scientific

พิมพ์ค่าพิกัดในรูปแบบ DD เช่น 100.45416

แล้วกดปุ่ม dms

จะแสดงค่าพิกัด DMS ขึ้นมา คือ 100.2714976 หมายถึง 100 องศา 27 ลิปดา 15 ฟิลิปดา

วิธีที่ 2 เป็นการคำนวณด้วยมือง่าย ๆ โดยทำตามขั้นตอนดังนี้

จากค่าตัวเลขพิกัดในรูปแบบ DD ตัวอย่างเช่น 100.45416 ตัวเลขก่อนหน้าจุดทศนิยม จะเป็นค่าของหน่วยองศา ในที่นี่คือ 100 องศา

ให้นำตัวเลขหลังทศนิยมคูณด้วย 60 เช่น .45416 x 60 = 27.2496

จากค่าที่คำนวณได้ 27.2496 ตัวเลขก่อนหน้าจุดทศนิยม จะเป็นค่าของหน่วยลิปดา ในที่นี่คือ 27 ลิปดา

ให้นำตัวเลขหลังทศนิยมจากผลคูณในข้อ 2 คูณด้วย 60 เช่น .2496 x 60 = 14.976

จากค่าที่คำนวณได้ 14.97

6 ตัวเลขก่อนหน้าจุดทศนิยม จะเป็นค่าของหน่วยฟิลิปดา ในที่นี่ปัดทศนิยมเป็น 15 ฟิลิปดา
เมื่อนำตัวเลขมาอ่านรวมกันจะได้ 100 องศา 27 ลิปดา 15 ฟิลิปดา เหมือนกับคำนวณด้วยเครื่องคิดเลขเลย

ใครถนัดแบบไหนลองเลือกใช้ดูนะครับ

ขอบคุณแหล่งข้อมูล www.gpsvisualizer.com , www.mass.gov

อานันต์ คำภีระ

ศูนย์ภูมิภาคเทคโนโลยีอวกาศและภูมิสารสนเทศ ภาคใต้ คณะการจัดการสิ่งแวดล้อม มหาวิทยาลัยสงขลานครินทร์ anan.k@psu.ac.th www.rsgis.psu.ac.th

ที่มา www.rsgis.psu.ac.th , www.smart-mobile.com

Credit:https://pantown.com/board.php?id=16858&area=3&name=board5&topic=10&action=view

Pull down Menu

         Format-->Point Style (ตั้งค่าPoint)

         Tools-->Point (เลือกใช้งาน)

หรือ ไปที่ Command : point-->คลิ๊กตำแหน่ง

Credit:http://autocad-clubthailand.blogspot.com/2010/09/point.html

ลงพิกัด point , pline ใน cad แบบ SCR
« เมื่อ: 26 เมษายน 2012, 13:20:34 น. »
การเอาพิกัด point ลง cad  ครับ  บางท่านมีเครื่อง GPS ลองทำดูนะครับ

เริ่มแบบ POINT ก่อนนะครับ

เราเอาค่า N และ E มาพิมพ์ลง NOTEPAD

1.เข้าใจก่อนนะครับว่า N=NORH(ทิศเหนือ) E=EAST (ทิศออก) นะครับ
2.พิมพ์ตามใน notepad  เลยครับ รูปด้านล่าง
3.SAVE ชื่อ - เป็นไฟล์นามสกุล .SCR ครับ ตัวอย่าง  po.scr




ไปตั้งค่า point  style.... ที่ cad ตามรูป






4. พิมพ์ scr ที่ command   > Enter   มันจะถามหาไฟล์ .scr เลือกไฟล์ที่เรา save ไว้ > open > Esc



4.1 หรือ ไปที่ Tool > Run script  > เลือกไฟล์ เหมือนกับ ข้อ 4 ครับ  > open > Esc   (ใช้อันไหนก็ได้ ข้อ 4 หรือ 4.1)



5.  พิมพ์ Z ที่ command   > Enter > e > Enter  เพื่อซูมไปหางานครับ  แล้วจะเจองานเราแล้ว จะออกมาเป็น point






มาต่อการทำแบบ Pline  กันครับ เพื่อจะได้มีเส้นบน point

1. ทำเหมือน point ครับ  ต่างกันตรงที่ ดูดีๆนะครับ





2. หลังจากพิมพ์เสร็จ  SAVE ชื่อ - เป็นไฟล์นามสกุล .SCR ครับ ตัวอย่าง  pl.scr
3. แล้วก็ทำตามขั้นตอน 4-5 ของ point เลยครัล

จะได้เส้น pline บน point




*** ลองแก้ไปเป็น spline  ,  mline  ดูนะครับจะได้แบบนี้



credit:http://www.lifecivil.com/index.php?topic=3463.0





ลองไปเล่นดู

อ้างถึง
point 441685.58,2098608.85
 441621.09,2098621.15
 441613.64,2098588.90
 441546.74,2098702.92
 441520.40,2098722.41
 441453.90,2098695.14
 441427.54,2098680.11
 441404.85,2098703.19
 441371.21,2098639.12
 441296.59,2098646.83
 441266.90,2098607.85
 441226.44,2098605.02
 441201.53,2098612.49
 441193.15,2098630.98
 441099.99,2098626.10
 441049.54,2098590.38
 441018.77,2098594.10
 440969.20,2098576.25
 440962.44,2098557.69






อ้างถึง
pline 441685.58,2098608.85
441621.09,2098621.15
441613.64,2098588.90
441546.74,2098702.92
441520.40,2098722.41
441453.90,2098695.14
441427.54,2098680.11
441404.85,2098703.19
441371.21,2098639.12
441296.59,2098646.83
441266.90,2098607.85
441226.44,2098605.02
441201.53,2098612.49
441193.15,2098630.98
441099.99,2098626.10
441049.54,2098590.38
441018.77,2098594.10
440969.20,2098576.25
440962.44,2098557.69
