บทเรียนที่ 102. ATTDEF เขียนตัวหนังสือประกอบ BLOCK แบบกำหนดค่าได้

คำสั่ง ATTDEF จะช่วยให้มีความยืดหยุ่นในการเขียนตัวหนังสือประกอบลงใน BLOCK ได้เป็นอย่างมาก เราสามารถกำหนดหรือแก้ไขค่าต่างๆของตัวหนังสือที่มีอยู่ภายในบล็อคไม่ว่าจะเป็น ข้อความ ความสูง มุม สไตล์และคุณสมบัติอื่นๆของตัวหนังสือได้ทั้งหมด ซึ่งจะต่างไปจากการใช้คำสั่ง TEXT ในการเขียนตัวหนังสือประกอบลงไปในบล็อคที่เราจะไม่สามารถแก้ไขหรือกำหนดค่าใดๆลงไปได้เลยนอกเสียจากคุณจะใช้คำสั่ง EXPLODE ระเบิดมัน

ตัวอย่าง การเขียนตัวหนังสือด้วยคำสั่ง ATTDEF เพื่อนำไปประกอบ BLOCK

A. ใช้คำสั่ง RECTANG เขียนรูปสี่เหลี่ยมขนาด 1 x 1 หน่วยขึ้นมาหนึ่งรูป

1. Command: R E C T A N G
   - พิมพ์คำสั่ง RECTANG แล้วกด ENTER
2. Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]:
   - ใช้เมาส์คลิกเพื่อกำหนดจุดเริ่มต้นของรูปสี่เหลี่ยม
3. Specify other corner point or [Area/Dimensions/Rotation]: @1,1
   - พิมพ์ @1,1 เพื่อกำหนดความกว้างและความสูงของรูปสี่เหลี่ยม

B. ใช้คำสั่ง LINE เขียนเส้นทะแยงมุมภายในรูปสี่เหลี่ยมขึ้นมาหนึ่งเส้นเพื่อใช้ในการอ้างอิงจุดศูนย์กลางของรูปสี่เหลี่ยม

1. Command: L I N E
   - พิมพ์คำสั่ง LINE แล้วกด ENTER
2. Specify first point: _endp of
   - ให้กด Ctrl+เมาส์ขวา เลือก Endpoint แล้วคลิกลงมุมล่างซ้ายของรูปสี่เหลี่ยม
3. Specify next point or [Undo]: _endp of
   - ให้กด Ctrl+เมาส์ขวา เลือก Endpoint แล้วคลิกลงมุมบนขวาของรูปสี่เหลี่ยม
4. Specify next point or [Undo]:
   - ENTER เพื่อจบคำสั่ง

C. ใช้คำสั่ง ZOOM ปรับขนาดการแสดงผลในบริเวณรูปสี่เหลี่ยมให้มีขนาดพอเหมาะสำหรับการทดลองขั้นต่อไป

D. ใช้คำสั่ง ATTDEF เขียนตัวหนังสือสำหรับนำไปใช้ในบล็อค

1. Command: A T T D E F
   - พิมพ์คำสั่ง ATTDEF แล้วกด ENTER จากนั้นให้ทำตามขั้นตอนในรูป Attribute Definition
2. Specify start point: _mid of
   - ให้กด Ctrl+เมาส์ขวา เลือก Midpoint แล้วคลิกลงบนเส้นตรงที่เขียนในข้อ B
3.


คำอธิบายประกอบภาพหน้าต่าง Attribute Definition

1. ในช่อง Tag ให้พิมพ์ X ลงไป ซึ่งตัวอักษรนี้จะใช้แสดงผลหลังจากใช้คำสั่งนี้เสร็จสิ้น เพื่อให้คุณสามารถนำตัวหนังสือไปจัดวางในตำแหน่งที่ต้องการได้
2. ในช่อง Prompt ให้พิมพ์ Text Value = ลงไป ข้อความนี้จะไปปรากฏในขณะที่คุณนำเข้าบล็อคด้วยคำสั่ง INSERT เพื่อให้คุณพิมพ์ข้อความที่ต้องการลงไป
3. ในช่อง Value ให้พิมพ์ค่ามาตราฐานที่คุณต้องการลงไป ในที้นี้เราจะกำหนดให้เท่ากับ 1 ซึ่งข้อความนี้จะปรากฏในบล็อคหลังจากที่คุณนำเข้าบล็อคด้วยคำสั่ง INSERT
4. กำหนดจุดกำเนิดของตัวหนังสือ ในที่นี้ให้กำหนดเป็น Middle center
5. กำหนดสไตล์ของตัวหนังสือ ในตัวอย่างนี้เราจะกำหนดเป็นสไตล์ CordiaUPC (สไตล์ที่ปรากฏอาจแตกต่างกันไปขึ้นอยู่กับข้อมูลของสไตล์ตัวหนังสือที่ผู้ใช้สร้างขึ้น)
6. ในช่อง Height ให้กำหนดความสูงของตัวหนังสือที่ต้องการ ในที่นี้ให้กำหนดเป็น 0.80
7. กดปุ่ม OK เสร็จแล้วให้กลับไปทำตามขั้นตอนที่ 2 ในข้อ D เป็นอันเสร็จสิ้นการเขียนตัวหนังสือ

F. พิมพ์คำสั่ง BLOCK ลงไปใน Command : ของ AutoCAD จากนั้นทำตามขั้นตอนที่ปรากฏในหน้าต่าง Block Definition

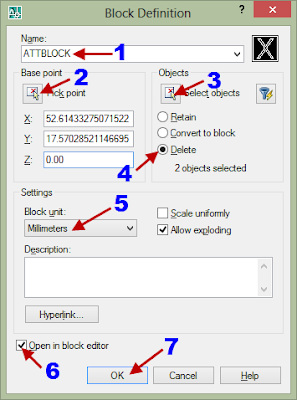

คำอธิบายประกอบภาพหน้าต่าง Block Definition

1. กำหนดชื่อบล็อคที่ต้องการ ในที่นี้เราจะกำหนดให้ชื่อว่า ATTBLOCK
2. กำหนดจุด Base point จุดสอดแทรกหรือจุดกำเนิดของ BLOCK เมื่อคลิกเข้าไปจะปรากฏข้อความ "Specify insertion base point:" ให้กด Ctrl+คลิกเมาส์ขวา เลือก Midpoint แล้วคลิกลงตรงเส้นตรงที่สร้างขึ้นในข้อ B.
3. เลือกวัตถุที่ต้องการนำมาทำเป็น BLOCK หลังจากคลิกเข้าไป จะปรากฏข้อความ "Select objects:" ให้คลิกวัตถุที่ต้องการนำมาทำเป็น BLOCK ในที่นี้ให้คลิกเฉพาะรูปสี่เหลี่ยมที่เราได้สร้างขึ้นในข้อ A. และตัวหนังสือที่สร้างในข้อ D. ส่วนเส้นตรงที่สร้างในข้อ B. ไม่ต้องเลือก
4. เลือก Convert to block เมื่อต้องการให้วัตถุที่ถูกเลือกกลายสภาพเป็นบล็อคในทันทีหลังจากเสร็จสิ้นคำสั่ง หรือเลือก Retain เมื่อต้องการให้คงสภาพเดิม หรือเลือก Delete เมื่อต้องการวัตถุที่เลือกมาทำเป็นบล็อคทิ้ง
5. กำหนดค่า Insert units ให้เป็น Millimeters
6. ในกรณีที่มีเครื่องหมายถูกหน้าข้อความ Open in block editor ให้เอาเครื่องหมายถูกออกก่อน
7. กดปุ่ม OK

G. ใช้คำสั่ง INSERT นำเข้าบล็อค ATTBLOCK ตามขั้นตอนต่อไปนี้

1. Command: I N S E R T
   - พิมพ์คำสั่ง INSERT แล้วกด ENTER จะปรากฏหน้าต่าง INSERT ให้กำหนดค่าต่างๆดังรูป
   Specify insertion point or [Basepoint/Scale/X/Y/Z/Rotate]:
   - คลิกเพื่อวางบล็อคลงในตำแหน่งที่ต้องการ
   Enter attribute values
   Text Value = <1>: 2
   - พิมพ์ข้อความที่ต้องการลงไป ในตัวอย่างนี้ให้พิมพ์ 2

BLOCK "ATTBLOCK"

Credit:http://wincad.net/autocad/tutorials/block-text-attdef.html
